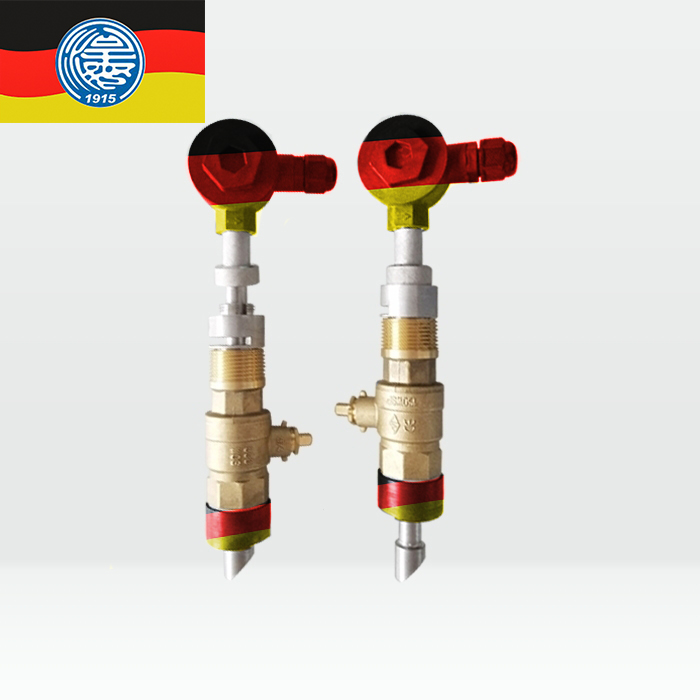

插入式超聲波流量計

概述:

HLS系列超聲波流量計采用時差法原理。測量精確,使用方便,廣泛用于自來水、污水處理、石化、電廠、制冷等行業。當超聲波波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,并且其傳播時間的變化正比于液體的流速。

特點:

  1. 高精度測量

  精度高達1%

  1. 測量范圍大

  選用不同型號的傳感器,可實現口徑DN15~DN800管道流量的測量

  1. 高可靠性

  采用低電壓、多脈沖發射電路,測量精度高、使用壽命及可靠性大幅提高

  1. 抗干擾能力強

  采用雙平衡信號差分發射、接受電路

  1. 強大的記憶功能

  自動記憶前512日累計流量,自動記憶前64次上、斷電時間及流量,自動記憶前32日流量計的工作狀態是否正常。

  1. 傳輸距離遠、組網快速

  RS485支持無線組網,配接GPRS模塊實現無線傳輸

  1. 支持熱量測量

  配接溫度傳感器,可實現測量測量

產品安裝注意事項

  1. 儀表可以在運行管道上的任何位置安裝,優先選用垂直安裝。在水平或傾斜安裝時,則兩電極的軸線必須處于水平位置。
  2. 要求測量管理完全充滿液體,不允許有非滿管現象。
  3. 若液體流動方向與銘牌箭頭指向一致,則輸出信號的極性如接線圖所示。相反的流動方向會引起相反的極性。
  4. 不應有鐵磁性物質緊靠?jī)x表,儀表安裝位置應盡量原理強電磁場。

儀表在上有5DN(傳感器的內直徑)距離內不能有擾流件。擋板、閥門應安裝者至少離傳感器下游側3DN處。


一、插入式超聲波流量計產品簡介

插入式超聲波流量計以速率差法為基本原理,精確測量圓鋼管內液體流量。本系列產品儀表盤選用了數據發送、數據接受、數據剖析、數據輸出等優秀的微功能損耗智能化設計方案技術性,儀表盤計量檢定精確、運作靠譜、更適合工業生產當場的要求。轉化器方式有:掛壁式、盤裝式、一體式;感應器方式有:插入式、管道式、外夾式。

二、插入式超聲波流量計商品特性

●微功能損耗、智能化設計方案。整個設備選用微功能損耗硬件配置及軟件開發,對超聲波數據信號開展數據發送、
數據接受和數據剖析,做到了**的智能化設計方案,整個設備功能損耗低于0.3W。充電電池供電系統型整個設備功能損耗僅有0.1mW。
●非凡的計量檢定和管理方法作用。在軟件開發上選用優秀的剖析和建筑科學,確保精確的計量檢定功
能。此外設計方案了優秀的管理方法作用,該系列產品儀表盤能在一切時間查看前十年任何時刻的儀表盤運作數據信息。
●靈便的維護保養特性。選用調速響應式技術性,使該系列產品儀表盤可以全自動清除精確測量全過程的零點偏差,并可以在檢修全過程中隨意拆換轉化器和感應器,不危害精確測量精確度。
●中國漢字化技術性。儀表盤的數據信息鍵入和精確測量全過程顯示信息所有中國漢字化,使作業者不使用手冊就可以實際操作。
●插入式超聲波流量計:并不停工安裝和維護保養。選用瓷器感應器,應用我企業專用型打孔設備開展不停工安裝。一般為單聲道精確測量,以便提升精確測量精確度,可挑選三音道。
●管道式超聲波流量計:需割開管道安裝,但之后的維護保養并不停工??商暨x單聲道或三音道感應器。
●外夾式超聲波流量計:可以進行固定不動和挪動精確測量。選用專用型耦合劑(室內溫度干固的硅膠或高溫長鏈匯聚植物油脂)安裝,安裝時不毀壞管道。

插入式超聲波流量計技術參數:


插入式超聲波流量計

管段式超聲波流量計

外加式超聲波流量計

管徑范圍

DN80-4000

DN20-2000

DN20-4000

流速范圍(m/s)

0.01~12

準確度(%)

單聲道

雙聲道

三聲道

單聲道

雙聲道

三聲道

1.5

1.0

1.0

0.5

1.0(校正0.5)

0.5

0.5

測量介質

飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體

管道材質

金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材質(如PVC,有機玻璃等)

管襯材質

玻璃鋼、沙漿、橡膠等

信號輸出

1、4-20mA:阻抗小于800Ω,光電隔離,準確度0.1%。
2、累計脈沖輸出:光電隔離,無源開路輸出,傳輸距離小于500m。
3、RS-485:光電隔離,波特率可選擇,傳輸距離大于1.6Km.
4、打印機:RS-232串口模式。打印機為選配件。
5、M-BUS.

鍵  盤

2×8漢字鍵盤

顯示器

2×10漢字顯示或英文顯示

測量功能

顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。

數據存貯

可存貯前720小時,前365天,前36個月和前十年的測量數據,包括瞬時流量、累計流量、斷電時間等。

環境溫度

轉換器:-10~45℃(特殊環境請說明)
傳感器:-40~+60℃(常溫型)
        -40~+160℃(高溫型)

傳感器材質

不銹鋼和陶瓷

不銹鋼和普通碳鋼

常溫型為尼龍高溫型為合金鋁

傳感器承壓能力

管內部分壓力小于4.5MPa

DN20~700mm小于2.5MPa
DN800~2000mm小于1.6MPa

與管道內壓力無關建議不浸水工作

傳感器防護等級

IP68

轉換器防護等級

壁掛式轉換器:IP65  盤裝式轉換器:IP52  一體式轉換器:IP67

防爆等級

EXdⅡBT6

傳感器電纜長度

< 500m

< 500m

< 300m

傳感器電纜型號

專用電纜SEYV-75-2(直徑7mm),越短越好,減少干擾,也可以加長到300m若長要加粗電纜

工作電源

AC220V, DC12~36V 0.8A (可選)

轉換器外形尺寸

 壁掛式:213×185×107mm 盤裝式:160×80×250mm 一體式:185×140×100mm

傳感器外形尺寸

220×ø20(桿部)×ø50(連接部)mm

見管段傳感器數據表

60×40×35mm

轉換器重量

壁掛式:1.2Kg  盤裝式:0.8Kg  一體式:1.4Kg

傳感器重量

0.7Kg/支

見管段傳感器數據表

0.2Kg/支

熱量測量功能

測量供熱量、熱損耗、入口溫度、出口溫度

插入式超聲波流量計

管段式超聲波流量計

外加式超聲波流量計

管徑范圍

DN80-4000

DN20-2000

DN20-4000

流速范圍(m/s)

0.01~12

準確度(%)

單聲道

雙聲道

三聲道

單聲道

雙聲道

三聲道

1.5

1.0

1.0

0.5

1.0(校正0.5)

0.5

0.5

測量介質

飲用水、河水、海水、地下水、冷卻水、高溫水、污水、潤滑油、柴油、燃油、化工液體、其他均質流體

管道材質

金屬(如碳鋼、鑄鐵、不銹鋼、鋁等)非金屬材質(如PVC,有機玻璃等)

管襯材質

玻璃鋼、沙漿、橡膠等

信號輸出

1、4-20mA:阻抗小于800Ω,光電隔離,準確度0.1%。
2、累計脈沖輸出:光電隔離,無源開路輸出,傳輸距離小于500m。
3、RS-485:光電隔離,波特率可選擇,傳輸距離大于1.6Km.
4、打印機:RS-232串口模式。打印機為選配件。
5、M-BUS.

鍵  盤

2×8漢字鍵盤

顯示器

2×10漢字顯示或英文顯示

測量功能

顯示瞬時流量、瞬時流速、正累計流量、負累計流量、凈累計流量、累計運行時間、瞬時供熱量、累計共熱量、斷電時間等。

數據存貯

可存貯前720小時,前365天,前36個月和前十年的測量數據,包括瞬時流量、累計流量、斷電時間等。

環境溫度

轉換器:-10~45℃(特殊環境請說明)
傳感器:-40~+60℃(常溫型)
        -40~+160℃(高溫型)

傳感器材質

不銹鋼和陶瓷

不銹鋼和普通碳鋼

常溫型為尼龍高溫型為合金鋁

傳感器承壓能力

管內部分壓力小于4.5MPa

DN20~700mm小于2.5MPa
DN800~2000mm小于1.6MPa

與管道內壓力無關建議不浸水工作

傳感器防護等級

IP68

轉換器防護等級

壁掛式轉換器:IP65  盤裝式轉換器:IP52  一體式轉換器:IP67

防爆等級

EXdⅡBT6

傳感器電纜長度

< 500m

< 500m

< 300m

傳感器電纜型號

專用電纜SEYV-75-2(直徑7mm),越短越好,減少干擾,也可以加長到300m若長要加粗電纜

工作電源

AC220V, DC12~36V 0.8A (可選)

轉換器外形尺寸

 壁掛式:213×185×107mm 盤裝式:160×80×250mm 一體式:185×140×100mm

傳感器外形尺寸

220×ø20(桿部)×ø50(連接部)mm

見管段傳感器數據表

60×40×35mm

轉換器重量

壁掛式:1.2Kg  盤裝式:0.8Kg  一體式:1.4Kg

傳感器重量

0.7Kg/支

見管段傳感器數據表

0.2Kg/支

熱量測量功能

測量供熱量、熱損耗、入口溫度、出口溫度



四、插入式超聲波流量計流量范圍:

管段式傳感器外型尺寸

內徑

DN

安裝長度

L

法蘭尺寸

重 量

(Kg)

額定壓力

(MPa)



D

Do

N×A



300

412

485

  1. 1.0

12×26

  1. 1.1

  1. 1.6

350

447

535

  1. 1.0

12×30

  1. 1.9



400

481

600

  1. 1.0

16×30

102



450

516

635

  1. 1.0

16×33

114



500

552

700

  1. 1.0

20×33

148



600

621

815

  1. 1.5

20×36

212



700

692

915

850

24×36

336

  1. 1.0

800

759

1046

970

24×40

500



1000

894

1288

1200

28×44

821



1200

1030

1522

1434

32×44

1303



1400

1164

1778

1670

32×48

1914



1600

1298

1982

1874

36×48

2442



1800

1432

2236

2114

36×52

3411



2000

1566

2446

2324

40×52

4262
