歡迎光臨流量計制造(江蘇)有限公司官網!

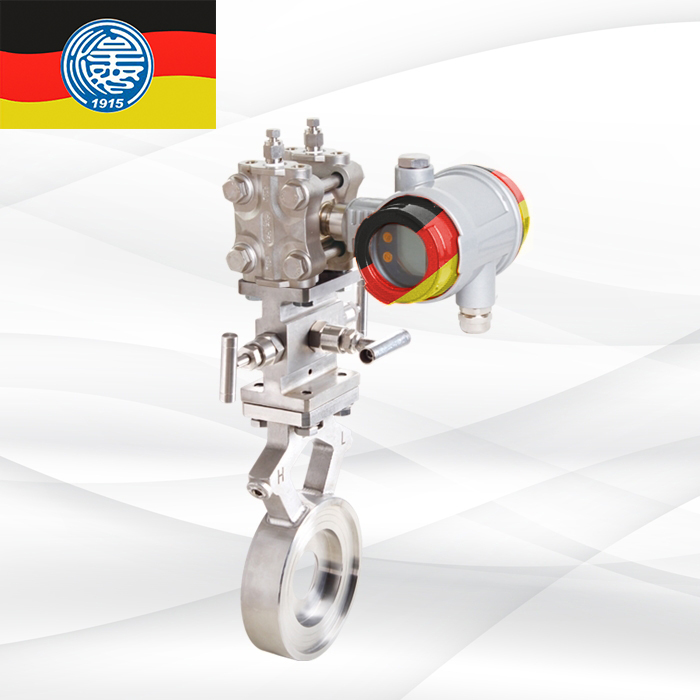

蒸汽孔板流量計

  1. 信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。




工作原理/working principle--------------------------------------------------------◆◆

充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差（如圖1）。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系(流量愈大，所產生的壓差愈大)而求得流量。


傳感器結構組成
1.夾持式環隙取壓標準孔板（圖2)
圖2 夾持式環隙取壓標準孔板示意圖
1.取壓環1；2.平衡節流件；3.取壓環2；4.高低壓取壓接口； 2.管段式法蘭取壓標準孔板（圖3）
2.管段式法蘭取壓標準孔板（圖3）
圖3 管段式法蘭取壓標準孔板示意圖
1.過程連接法蘭；2.測量導管；3.孔板節流件；4.高低壓取壓接口； 5.M10內六角鎖緊螺絲；6.四氟墊片；7.工字型三閥組。
產品特點/Product features--------------------------------------------------------◆◆

●結構特點
1、管道式集成孔板： 它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各一英寸處，煉油系統普遍采用此種形式。
2、夾持式集成孔板： 它由于實現了環室取壓，提高了測量精度，縮短了安裝時所需最小直線管段長度，被普遍應用。
●性能特點
1.結構易于復制、簡單牢固。
2.性能穩定牢靠，價格低廉，使用期限長。
3.標準型孔板采用國際標準計算與加工，可無須實流標定。
4.單相流(液、氣、蒸汽)皆可測量。
5.采用智能差壓變送器，精度高，量程可自編程。
6.智能一體化孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
7.配有HART通訊接口，穩定性高。
產品參數/Technical parameters---------------------------------------------------◆◆

公稱通徑:DN25～DN1000（mm）
精度:±1.0%FS、±1.5%FS
量程比:標準1∶3;擴展1∶5
工作壓力:≤25MPa
介質溫度:-40℃-450℃
介質粘度:≤30CP（相當于重油）
β值:0.2-0.8
連接方式:法蘭式、夾裝式
取壓方式:環隙取壓、英寸取壓
安裝方式:水平或垂直
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
產品外形尺寸/Product dimensions--------------------------------------------------◆◆
●管道式集成孔板流量傳感器
Focibf6202 管段式集成孔板流量傳感器
Fociof6202-口徑
耐壓等級
總長
D
K
d
n
L
C
總高
Fociof6202-DN25
4.0MPa
260±3mm
115
85
65
4
14
16
245±3mm
Fociof6202-DN32
4.0MPa
270±3mm
140
100
75
4
18
18
260±3mm
Fociof6202-DN40
4.0MPa
270±3mm
150
110
84
4
18
18
270±3mm
Fociof6202-DN50
4.0MPa
280±3mm
165
125
99
4
18
20
285±3mm
Fociof6202-DN65
1.6MPa
280±3mm
185
145
118
4
18
20
300±3mm
Fociof6202-DN80
1.6MPa
290±3mm
200
160
132
8
18
20
315±3mm
Fociof6202-DN100
1.6MPa
300±3mm
220
180
156
8
18
22
335±3mm
Fociof6202-DN125
1.6MPa
300±3mm
250
210
184
8
18
22
365±3mm
Fociof6202-DN150
1.6MPa
350±3mm
285
240
211
8
22
24
395±3mm
Fociof6202-DN200
1.6MPa
350±3mm
340
295
266
12
22
26
445±3mm
Fociof6202-DN250
1.6MPa
400±3mm
405
355
319
12
26
28
510±3mm
Fociof6202-DN300
1.6MPa
400±3mm
460
410
370
12
26
32
560±3mm
表中尺寸僅為所示壓力等級及英寸取壓尺寸，其他壓力等級具體尺寸根據客戶要求定制。
●夾持式集成孔板流量傳感器
Focibf6102夾持式集成孔板流量傳感器
Fociof6102-口徑
耐壓等級
H
L
D
A
C
總高
Fociof6102-DN40
4.0/6.3MPa
170±3mm
140
84
39
36
265±3mm
Fociof6102-DN50
4.0/6.3MPa
190±3mm
140
99
50
36
285±3mm
Fociof6102-DN65
1.6/2.5/6.3MPa
210±3mm
140
118
68
36
305±3mm
Fociof6102-DN80
1.6/2.5/6.3MPa
220±3mm
140
134
80
36
315±3mm
Fociof6102-DN100
1.6/2.5/6.3MPa
250±3mm
140
158
100
36
345±3mm
Fociof6102-DN125
1.6/2.5/6.3MPa
270±3mm
140
184
125
36
365±3mm
Fociof6102-DN150
1.6/2.5/6.3MPa
315±3mm
155
213
150
36
410±3mm
Fociof6102-DN200
1.6/2.5/6.3MPa
370±3mm
155
269
200
40
465±3mm
Fociof6102-DN250
1.6/2.5/6.3MPa
425±3mm
155
325
250
45
520±3mm
Fociof6102-DN300
1.6/2.5/6.3MPa
475±3mm
155
375
300
45
570±3mm
表中尺寸僅為所示壓力等級，其他壓力等級具體尺寸根據客戶要求定制。
產品選型/product selection---------------------------------------------------------◆◆
型號
說 明
Fociof6202
夾持式集成標準孔板流量計（DN40-DN300）

代號
口徑
代號
口徑

Fociof6102-40
DN40
Fociof6102-125
DN125

Fociof6102-50
DN50
Fociof6102-150
DN150

Fociof6102-65
DN65
Fociof6102-200
DN200

Focibf6102-80
DN80
Fociof6102-250
DN250

Fociof6102-100
DN100
Fociof6102-300
DN300
  代號 壓力等級
  P3 1.6Mpa
  P4 2.5Mpa
  P5 4.0Mpa
  P6 6.3Mpa
  代號 傳感器材質
  B2 304
  代碼 孔板芯材質
  B2 304
  B3 316
  代碼 精度等級
  E3 1.0級
  E4 1.5級
  代碼 溫度
  T1 常溫
  T2 中溫（≦180°）
  代碼 連接方式
  L7 卡裝連接

選型須知/Selection guidelines------------------------------------------------------◆◆

1.管道直徑、壁厚、材質
2.測量介質
3.介質溫度(℃)
4.介質工作壓力（MPa）：最大壓力、正常壓力、最小壓力
5.介質工作流量：最大流量、正常流量、最小流量
6.介質操作粘度(mPa.s)
7.介質密度(kg/m3)
8.允許壓力損失
9.現場管道敷設情況和局部阻力件形式。
安裝要求/Installation requirements------------------------------------------------◆◆

1．孔板安裝前應仔細核對標準孔板的編號、位號、規格是否與管道情況、流量范圍等參數相符。
2．新設管路系統，必須先經沖洗、掃線后再安裝孔板，以防管內雜物堵塞或損傷孔板。
3．孔板的中心應當與管道中心同軸，同軸度誤差不得超過±［0.015*（1/β）-0.015］。并且節流端平面應當與管道的垂直，誤差不得超過±1°。
4. 孔板安裝時，墊片夾緊后不得突入管道內壁。
5. 孔板安裝處必須嚴密，不允許有泄漏現象。安裝后，進行試壓。
6. 孔板流量計前后若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。
7. 測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
8. 引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。
9. 節流裝置上、下游側要保證一定長度的直管段，具體要求見下表：
安裝示意圖
1.夾持式安裝示意圖（圖4）


圖4 夾持式安裝示意圖
1-節流裝置；2-閥門；3-差壓計

2.管段式安裝示意圖（圖5）
圖5 管段式安裝示意圖
1-節流裝置；2-閥門；3-差壓計
搬運要求
●防止運輸及搬運途中損傷儀表，在現場安裝之前，請保持本產品出場時的包裝狀態。
●安裝時，拒絕穿過孔板節流孔進行吊裝，避免碰傷孔板芯。
●在需要長時間儲存時，請注意一下幾點：
(1)、存放在不受沖擊及震動的地方。
(2)、存放環境最好放在常溫干燥。
(3)、盡量保持在本產品出廠時的包裝狀態下進行存放。
常見故障及解決辦法/Common failures and solutions-------------------------------◆◆
故障現象 產生原因 解決方案
無差壓信號輸出 高低壓閥門未打開 打開高低壓閥門
平衡閥未旋緊 旋緊平衡閥
差壓信號輸出過小 差壓量程不匹配 調整變送器量程
高壓引壓管泄漏 查找并排除泄漏
差壓信號輸出過大 低壓引壓管堵塞 清理引壓管
差壓量程不匹配 調整變送器量程
附件/attachment------------------------------------------------------------------◆◆

自帶附件
工字型三閥組
可選附件
配對法蘭及螺栓墊片、隔離器。
可選相關商品
壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器、多參量差壓變送器。

標準孔板流量計是測量流量的差壓發生裝置，配合各種差壓計或差壓變送器可測量管道中各種流體的流量。標準孔板流量計節流裝置包括環室孔板，噴嘴等?？装辶髁坑?jì)節流裝置與差壓變送器 配套使用，可測量液體、蒸汽、氣體的流量，廣泛應用于石油、化工、冶金、電力、輕工等部門。

         充滿管道的流體，當它們流經管道內的節流裝置時，流束將在節流裝置的節流件處形成局部收縮，從而使流速增加，靜壓力低，于是在節流件前后便產生了壓力降，即壓差，介質流動的流量越大，在節流件前后產生的壓差就越大，所以標準孔板流量計可以通過測量壓差來衡量流體流量的大小。這種測量方法是以能量守衡定律和流動連續性定律為基準的。

        智能節流裝置（標準孔板流量計）是集流量、溫度、壓力檢測功能于一體，并能進行溫度、壓力自動補償?shù)男乱淮髁坑?jì)，該標準孔板流量計用先進的微機技術與微功耗新技術，功能強，結構緊湊，操作簡單，使用方便。

標準孔板流量計特點：

▲孔板流量計節流裝置結構易于復制，簡單、牢固，性能穩定可靠，使用期限長，價格低廉。
▲孔板計算采用國際標準與加工
▲孔板流量計應用范圍廣，全部單相流皆可測量，部分混相流亦可應用。
▲標準型節流裝置無須實流校準，即可投用。
▲一體型孔板流量計安裝更簡單，無須引壓管，可直接接差壓變送器和壓力變送器。
▲采用進口單晶硅智能差壓傳感器
▲高精度，完善的自診斷功能
▲智能孔板流量計智能孔板流量計其量程可自編程調整。
▲智能孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
▲具有在線、動態全補償功能外，智能孔板流量計還具有自診斷、自行設定量程。
▲配有多種通訊接口
▲穩定性高
▲量程范圍寬、大于10：1

標準孔板流量計結構形式：

1、法蘭取壓、角接取壓、D-D/2取壓方式
智能型標準孔板流量計技術指標：
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

標準孔板流量計適用范圍:

    1、 公稱直徑：50mm≤DN≤1200mm（超出此范圍屬非標準節流裝置）
    2、 公稱壓力：PN≤16MPa
    3、 孔徑比：0.20≤β≤0.75
    4、 雷諾數范圍：當0.20≤β≤0.45時  5000≤ReD
                   當0.45≤β≤0.75時  10000≤ReD
    5、精度：１級

標準孔板流量計選型：

型號 說 明
 LG 節流裝置（ 孔板流量計 ）
  代號 按其結構特征的兩大基本分類
  K 孔板
  P 噴嘴等
  代號 公稱壓力（105Pa）
  2.5 2.5
  10 10
  16 16
  25 25
  64 64
  100 100
  200 200
  代號 口徑
  10～1600 10～1600mm
  代號 按其結構形式細分
  H 標準孔板(環室)
  Y 標準孔板(法蘭)
  K 標準孔板(鉆孔)(角接取壓）
  I ISA 1932噴嘴
  L 長徑噴嘴
  W 文丘利噴嘴
  G 經典文丘利管
  S 雙重孔板
  Q 圓缺孔板
  Z 錐形入口孔板
  R 1/4圓孔板
  P 偏心孔板
  N 整體(內藏)孔板
  X 楔形孔板
  T 不在上述之列的特殊節流裝置
  代號 介質
  1 液體
  2 氣體
  3 蒸汽
  4 高溫液體
  代號 補償形式
  N 不帶壓力、溫度補償
  P 帶壓力補償輸出
  T 帶溫度補償輸出
  Q 帶壓力、溫度補償輸出
  代號 變送器差壓量程范圍
  0 微差壓量程
  1 低差壓量程
  2 中差壓量程
  3 高差壓量程
  代號 是否帶現場顯示
  W 節流裝置傳感器
  X 智能節流裝置（流量計）

蒸汽孔板流量計使用條件及典型安裝

安裝使用流量計時，確保流量計的精度和壽命，必須按照安裝說明書中規 定的各項條款使用。

1. 流量計必須安裝在水平管道上，蒸汽流量計進口前要有>10D的直管段，出 口后要有>5D的直管段，管道內徑與流量計的公稱直徑相同。

2. 當實際管道直徑與流量計的公稱直徑不一致時，除在流量計進、出口安裝所要求的直管段外，應安裝喇叭管，進行過渡連接。

3. 蒸汽流量計安裝時，必須使指示器處于管道的下方，使流量計千錘軸線與 地面垂直度<±5°, 否則影響測量精度。

4. 流量計必須安裝在疏水器的下方，以排除液相水。

5. 為了便于讀數，可取下指示器與阻尼器連接的2個螺栓，將指示器轉90°或180°，置表盤容易讀數的位置。

6. 在流量計進口測量直管段上，須安裝壓力表以檢測流經管道的蒸汽工作壓 力。

7. 記數指示表頭在流量計的下部，同蒸汽管道保持垂直。

8. 在流量計的入口處加裝蒸汽過濾器，管道上應安裝一塊壓力表，以指示流 量計前蒸汽壓力：如測過熱蒸汽，還需在進口處安裝溫度計。
       9. 當蒸汽管道內徑與流量計公稱直徑不符時，只要流量計的流量范圍可以滿 足需要，可在保證流量計前后直管段條件下裝漸縮（擴）管。
       10. 通烝汽時，應緩慢打開流量計前后管道閥門，以免瞬時流量過大，損壞流量計，當指針不停地旋轉時，說明流量計已正常運轉，同時檢查一下工作壓力和壓力標尺，是否一致

12. 如一致，即可投入使用?？赏ㄟ^(guò)計時計算出瞬時流量，以便檢查選用的

蒸汽流量計的選型標準和技術資料

隨著情況的變化，蒸汽流量計的過熱蒸汽經常會轉變成為飽和蒸汽，形成汽液兩相流介質。對于相流經常變化的蒸汽，使用目前流量?jī)x表流量，肯定會存在測不準的問題。這個問題的解決方法是保持蒸汽的過熱度，盡量減少蒸汽的含水量，蒸汽流量計采用卡門渦街原理制造，具有測量精度高、量程寬、功耗低、安裝方便、免現場調試等優點，是目前比較理想的蒸汽計量?jī)x表。

1. 蒸汽流量計的安裝條件是肯定安裝在水平的管道上. 而且流量計的指示器必須處于管道的下方, 這樣就要求管道不能緊貼地面必須為流量計的指示器的安裝留有空間.

2. 蒸汽流量計 的垂直度與地面的鉛垂軸線要小于8度, 否則容易影響測量精密度, 流量計蒸汽進口前要有超過8d 的直管段, 出口后 要有超過2d 的直管段.

3. 管道的內徑應與流量計的公稱直徑相同, 當確切使用的流量計與管道直徑的公稱不一致時, 除了在蒸汽流量計的進出口前后安裝所需的前后直管段外, 可根據實際管道直徑加裝擴縮管進行過渡連接。

蒸汽孔板流量計選型:

型號 說 明
 LG 節流裝置（ 孔板流量計 ）
  代號 按其結構特征的兩大基本分類
  K 孔板
  P 噴嘴等
  代號 公稱壓力（105Pa）
  2.5 2.5
  10 10
  16 16
  25 25
  64 64
  100 100
  200 200
  代號 口徑
  10～1600 10～1600mm
  代號 按其結構形式細分
  H 標準孔板(環室)
  Y 標準孔板(法蘭)
  K 標準孔板(鉆孔)
  I ISA 1932噴嘴
  L 長徑噴嘴
  W 文丘利噴嘴
  G 經典文丘利管
  S 雙重孔板
  Q 圓缺孔板
  Z 錐形入口孔板
  R 1/4圓孔板
  P 偏心孔板
  N 整體(內藏)孔板
  X 楔形孔板
  T 不在上述之列的特殊節流裝置
  代號 介質
  1 液體
  2 氣體
  3 蒸汽
  4 高溫液體
  代號 補償形式
  N 不帶壓力、溫度補償
  P 帶壓力補償輸出
  T 帶溫度補償輸出
  Q 帶壓力、溫度補償輸出
  代號 變送器差壓量程范圍
  0 微差壓量程
  1 低差壓量程
  2 中差壓量程
  3 高差壓量程
  代號 是否帶現場顯示
  W 節流裝置傳感器
  X 智能節流裝置（流量計）

蒸汽孔板流量計結構形式：
    1、法蘭取壓、角接取壓、D-D/2取壓方式分別見圖1、圖2、圖3，詳情請參照具體產品詳細內容

蒸汽孔板流量計技術指標：
▲高精度：±0.075%
▲高穩定性：優于0.1%FS/年
▲高靜壓：40MPa
▲連續工作5年不需調校
▲可忽略溫度、靜壓影響
▲抗高過壓

蒸汽孔板流量計適用范圍:
    1、 公稱直徑：50mm≤DN≤1200mm（超出此范圍屬非標準節流裝置）
    2、 公稱壓力：PN≤16MPa
    3、 孔徑比：0.20≤β≤0.75
    4、 雷諾數范圍：當0.20≤β≤0.45時  5000≤ReD
                   當0.45≤β≤0.75時  10000≤ReD
    5、精度：１級
