工作原理/working principle--------------------------------------------------------◆◆
充滿管道的流體流經管道內的節流裝置，在節流件附近造成局部收縮，流速增加，在其上、下游兩側產生靜壓力差（如圖1）。在已知有關參數的條件下，根據流動連續性原理和伯努利方程可以推導出差壓與流量之間的關系(流量愈大，所產生的壓差愈大)而求得流量。
|
|
|
|
|
傳感器結構組成 |
|
1.夾持式環隙取壓標準孔板（圖2) |
 |
|
圖2 夾持式環隙取壓標準孔板示意圖 |
|
1.取壓環1；2.平衡節流件；3.取壓環2；4.高低壓取壓接口； 2.管段式法蘭取壓標準孔板（圖3） |
|
2.管段式法蘭取壓標準孔板（圖3） |
|
|
|
圖3 管段式法蘭取壓標準孔板示意圖 |
|
1.過程連接法蘭；2.測量導管；3.孔板節流件；4.高低壓取壓接口； 5.M10內六角鎖緊螺絲；6.四氟墊片；7.工字型三閥組。 |
|
產品特點/Product features--------------------------------------------------------◆◆ |
|
●結構特點
1、管道式集成孔板： 它不論管道直徑大小，其上、下游取壓孔中心均位于距孔板兩側端面各一英寸處，煉油系統普遍采用此種形式。
2、夾持式集成孔板： 它由于實現了環室取壓，提高了測量精度，縮短了安裝時所需最小直線管段長度，被普遍應用。
●性能特點
1.結構易于復制、簡單牢固。
2.性能穩定牢靠，價格低廉，使用期限長。
3.標準型孔板采用國際標準計算與加工，可無須實流標定。
4.單相流(液、氣、蒸汽)皆可測量。
5.采用智能差壓變送器，精度高，量程可自編程。
6.智能一體化孔板流量計可同時顯示累計流量、瞬時流量、壓力、溫度。
7.配有HART通訊接口，穩定性高。
|
|
產品參數/Technical parameters---------------------------------------------------◆◆ |
|
公稱通徑:DN25～DN1000（mm）
精度:±1.0%FS、±1.5%FS
量程比:標準1∶3;擴展1∶5
工作壓力:≤25MPa
介質溫度:-40℃-450℃
介質粘度:≤30CP（相當于重油）
β值:0.2-0.8
連接方式:法蘭式、夾裝式
取壓方式:環隙取壓、英寸取壓
安裝方式:水平或垂直
供電電源：24V DC（需配差壓變送器）
顯示：8位LCD顯示瞬時流量、累積流量（配流量積算儀）
輸出信號：（1）4-20mA DC流量信號（2）符合HART協議的輸出信號
防爆性能：本安型IbIICT5
防護性能：IP65
|
|
產品外形尺寸/Product dimensions--------------------------------------------------◆◆ |
|
●管道式集成孔板流量傳感器 |
 |
|

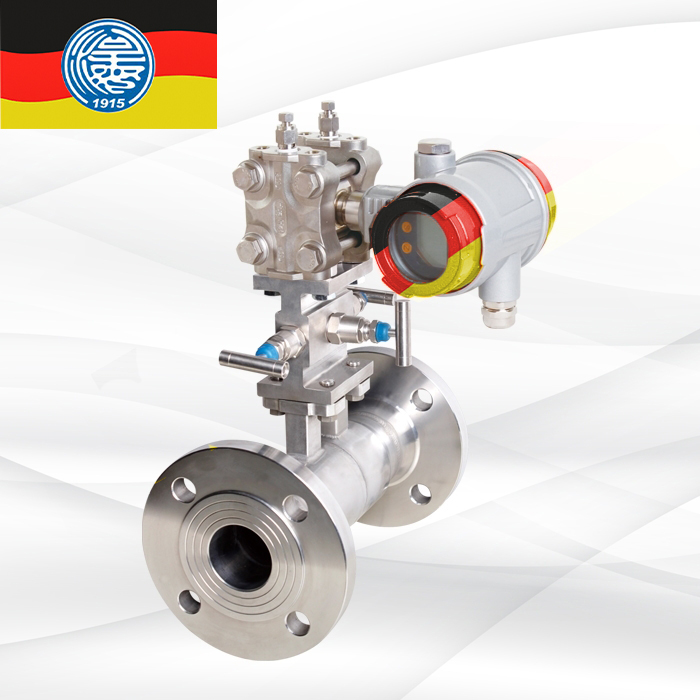

Focibf6202 管段式集成孔板流量傳感器 |
|
Fociof6202-口徑
|
耐壓等級
|
總長
|
D
|
K
|
d
|
n
|
L
|
C
|
總高
|
|
Fociof6202-DN25
|
4.0MPa
|
260±3mm
|
115
|
85
|
65
|
4
|
14
|
16
|
245±3mm
|
|
Fociof6202-DN32
|
4.0MPa
|
270±3mm
|
140
|
100
|
75
|
4
|
18
|
18
|
260±3mm
|
|
Fociof6202-DN40
|
4.0MPa
|
270±3mm
|
150
|
110
|
84
|
4
|
18
|
18
|
270±3mm
|
|
Fociof6202-DN50
|
4.0MPa
|
280±3mm
|
165
|
125
|
99
|
4
|
18
|
20
|
285±3mm
|
|
Fociof6202-DN65
|
1.6MPa
|
280±3mm
|
185
|
145
|
118
|
4
|
18
|
20
|
300±3mm
|
|
Fociof6202-DN80
|
1.6MPa
|
290±3mm
|
200
|
160
|
132
|
8
|
18
|
20
|
315±3mm
|
|
Fociof6202-DN100
|
1.6MPa
|
300±3mm
|
220
|
180
|
156
|
8
|
18
|
22
|
335±3mm
|
|
Fociof6202-DN125
|
1.6MPa
|
300±3mm
|
250
|
210
|
184
|
8
|
18
|
22
|
365±3mm
|
|
Fociof6202-DN150
|
1.6MPa
|
350±3mm
|
285
|
240
|
211
|
8
|
22
|
24
|
395±3mm
|
|
Fociof6202-DN200
|
1.6MPa
|
350±3mm
|
340
|
295
|
266
|
12
|
22
|
26
|
445±3mm
|
|
Fociof6202-DN250
|
1.6MPa
|
400±3mm
|
405
|
355
|
319
|
12
|
26
|
28
|
510±3mm
|
|
Fociof6202-DN300
|
1.6MPa
|
400±3mm
|
460
|
410
|
370
|
12
|
26
|
32
|
560±3mm
|
|
|
表中尺寸僅為所示壓力等級及英寸取壓尺寸，其他壓力等級具體尺寸根據客戶要求定制。 |
|
●夾持式集成孔板流量傳感器 |
 |
|
Focibf6102夾持式集成孔板流量傳感器 |
|
Fociof6102-口徑
|
耐壓等級
|
H
|
L
|
D
|
A
|
C
|
總高
|
|
Fociof6102-DN40
|
4.0/6.3MPa
|
170±3mm
|
140
|
84
|
39
|
36
|
265±3mm
|
|
Fociof6102-DN50
|
4.0/6.3MPa
|
190±3mm
|
140
|
99
|
50
|
36
|
285±3mm
|
|
Fociof6102-DN65
|
1.6/2.5/6.3MPa
|
210±3mm
|
140
|
118
|
68
|
36
|
305±3mm
|
|
Fociof6102-DN80
|
1.6/2.5/6.3MPa
|
220±3mm
|
140
|
134
|
80
|
36
|
315±3mm
|
|
Fociof6102-DN100
|
1.6/2.5/6.3MPa
|
250±3mm
|
140
|
158
|
100
|
36
|
345±3mm
|
|
Fociof6102-DN125
|
1.6/2.5/6.3MPa
|
270±3mm
|
140
|
184
|
125
|
36
|
365±3mm
|
|
Fociof6102-DN150
|
1.6/2.5/6.3MPa
|
315±3mm
|
155
|
213
|
150
|
36
|
410±3mm
|
|
Fociof6102-DN200
|
1.6/2.5/6.3MPa
|
370±3mm
|
155
|
269
|
200
|
40
|
465±3mm
|
|
Fociof6102-DN250
|
1.6/2.5/6.3MPa
|
425±3mm
|
155
|
325
|
250
|
45
|
520±3mm
|
|
Fociof6102-DN300
|
1.6/2.5/6.3MPa
|
475±3mm
|
155
|
375
|
300
|
45
|
570±3mm
|
|
|
表中尺寸僅為所示壓力等級，其他壓力等級具體尺寸根據客戶要求定制。 |
|
產品選型/product selection---------------------------------------------------------◆◆ |
|
型號
|
說 明
|
|
Fociof6202
|
夾持式集成標準孔板流量計（DN40-DN300）
|
|
|
代號
|
口徑
|
代號
|
口徑
|
|
|
Fociof6102-40
|
DN40
|
Fociof6102-125
|
DN125
|
|
|
Fociof6102-50
|
DN50
|
Fociof6102-150
|
DN150
|
|
|
Fociof6102-65
|
DN65
|
Fociof6102-200
|
DN200
|
|
|
Focibf6102-80
|
DN80
|
Fociof6102-250
|
DN250
|
|
|
Fociof6102-100
|
DN100
|
Fociof6102-300
|
DN300
|
|
|
代號 |
壓力等級 |
|
|
P3 |
1.6Mpa |
|
|
P4 |
2.5Mpa |
|
|
P5 |
4.0Mpa |
|
|
P6 |
6.3Mpa |
|
|
代號 |
傳感器材質 |
|
|
B2 |
304 |
|
|
代碼 |
孔板芯材質 |
|
|
B2 |
304 |
|
|
B3 |
316 |
|
|
代碼 |
精度等級 |
|
|
E3 |
1.0級 |
|
|
E4 |
1.5級 |
|
|
代碼 |
溫度 |
|
|
T1 |
常溫 |
|
|
T2 |
中溫（≦180°） |
|
|
代碼 |
連接方式 |
|
|
L7 |
卡裝連接 |
|
|
選型須知/Selection guidelines------------------------------------------------------◆◆ |
|
1.管道直徑、壁厚、材質
2.測量介質
3.介質溫度(℃)
4.介質工作壓力（MPa）：最大壓力、正常壓力、最小壓力
5.介質工作流量：最大流量、正常流量、最小流量
6.介質操作粘度(mPa.s)
7.介質密度(kg/m3)
8.允許壓力損失
9.現場管道敷設情況和局部阻力件形式。
|
|
安裝要求/Installation requirements------------------------------------------------◆◆ |
|
1．孔板安裝前應仔細核對標準孔板的編號、位號、規格是否與管道情況、流量范圍等參數相符。
2．新設管路系統，必須先經沖洗、掃線后再安裝孔板，以防管內雜物堵塞或損傷孔板。
3．孔板的中心應當與管道中心同軸，同軸度誤差不得超過±［0.015*（1/β）-0.015］。并且節流端平面應當與管道的垂直，誤差不得超過±1°。
4. 孔板安裝時，墊片夾緊后不得突入管道內壁。
5. 孔板安裝處必須嚴密，不允許有泄漏現象。安裝后，進行試壓。
6. 孔板流量計前后若需安裝閥門，最好選閘閥且在運行中全開；調節閥則應在下游5DN之后的管路中。
7. 測量液體流量時引壓管水平段應在同一水平面內。若是在垂直管道上安裝節流件，引壓短管之間相距一定的距離（垂線方向），這對差壓變送器的零點有影響，應通過“零點遷移”來校正。
8. 引壓管路內必須始終保持單相流體狀態。被測流體是氣體時，引壓管路（包括差壓計的壓力腔）內全部是氣相；被測流體是液體時，引壓管路內全部是液相，絕對不能有氣泡。
9. 節流裝置上、下游側要保證一定長度的直管段，具體要求見下表：
|
 |
|
安裝示意圖 |
|
1.夾持式安裝示意圖（圖4） |
|
|
|
圖4 夾持式安裝示意圖 |
|
1-節流裝置；2-閥門；3-差壓計 |
|
2.管段式安裝示意圖（圖5）
|
 |
|
圖5 管段式安裝示意圖 |
|
1-節流裝置；2-閥門；3-差壓計 |
|
搬運要求 |
|
●防止運輸及搬運途中損傷儀表，在現場安裝之前，請保持本產品出場時的包裝狀態。 |
|
●安裝時，拒絕穿過孔板節流孔進行吊裝，避免碰傷孔板芯。 |
|
●在需要長時間儲存時，請注意一下幾點： |
(1)、存放在不受沖擊及震動的地方。
(2)、存放環境最好放在常溫干燥。
(3)、盡量保持在本產品出廠時的包裝狀態下進行存放。 |
|
常見故障及解決辦法/Common failures and solutions-------------------------------◆◆ |
|
故障現象 |
產生原因 |
解決方案 |
|
無差壓信號輸出 |
高低壓閥門未打開 |
打開高低壓閥門 |
|
平衡閥未旋緊 |
旋緊平衡閥 |
|
差壓信號輸出過小 |
差壓量程不匹配 |
調整變送器量程 |
|
高壓引壓管泄漏 |
查找并排除泄漏 |
|
差壓信號輸出過大 |
低壓引壓管堵塞 |
清理引壓管 |
|
差壓量程不匹配 |
調整變送器量程 |
|
|
附件/attachment------------------------------------------------------------------◆◆ |
|
自帶附件
工字型三閥組
可選附件
配對法蘭及螺栓墊片、隔離器。
可選相關商品
壓力變送器、溫度變送器、流量計積算儀、智能差壓變送器、多參量差壓變送器。
|
|
圓缺孔板流量計的開孔是圓的一部分（圓缺部分），這個圓的直徑是管道直徑的98%，開孔的圓弧部分的圓心應精確地定位，使之與管道同心，這樣可保證開孔不會被管道及兩端的墊片或由于管道偏心而發生遮蓋。圓缺孔板流量計適用于濕煤氣等臟污介質的測量，可以避免臟物在孔板前后淤積，被廣泛應用在各種煤氣和臟污流體的測量上。
圓缺孔板流量計測量原理：
圓缺孔板流量計是在標準孔板的基礎上研發的節流式流量傳感器。由于它采用環形通道式結構，使各種臟腑介質通過孔板與管道之間環縫間輕松通過。因此圓缺孔板流量計廣泛應用于臟污介質的流量測量。
—分別為質量流量（㎏/s）和體積流量（m3/s）；
—流出系數 ；
—可膨脹性系數；
—節流件開孔直徑，m；
—直徑比，
—管道內徑，m；
—被測流體密度，㎏/m；
—差壓，Pa；
圓缺孔板流量計特點：
1.含有固體微粒的液體或含有液滴的氣體易于從節流件的環隙通過，不會發生積累。
2.適合臟污流體、腐蝕性流體的測量。
3.無需長直管段，可在惡劣的管道條件下工作
4.適用于飽和蒸汽、壓縮空氣、煤氣、燃爐廢氣、冷卻水、冷凝液和各種腐蝕性化工溶液以及各種流體介質的測量。
5.壓力損失小，功耗低，所需直管段短。
6.在惡劣條件下流出系數穩定，精度高，可靠性好。
圓缺孔板流量計技術參數
1.公稱通徑： 50 mm～3600 mm
2.工作溫度： -200℃～+530℃
3.公稱壓力：- 0.1 MPa～42 MPa
4.雷諾數（ReD）范圍： 普通型 4×103～1×107
5.精確度：±0.5%、 ±1.0% 、±2.0%
6.參照標準：GB/T2624-2006、JJG640-94及流量測量節流裝置設計手冊
7.連接方式：法蘭連接、 焊接連接
圓缺孔板流量計安裝要求:
1. 圓缺孔板只適用于安裝在水平或傾斜管道上，不能在垂直管道上使用，被測流體中含有固體顆粒時，缺口應處于下方，如果液體中有氣體析出，則缺口應置于上
2. 取壓管道焊接前，應先將管道上的取壓孔鉆好，其直徑與取壓法蘭上的取壓孔徑相同，取壓法蘭上的取壓孔與管道上的取壓孔對準。
3. 節流裝置與管道連接時，焊接處端面與管道軸線的不垂直度不得大于1°，焊接后內部焊縫應加工處理，使其光滑，無焊巴和焊渣。
