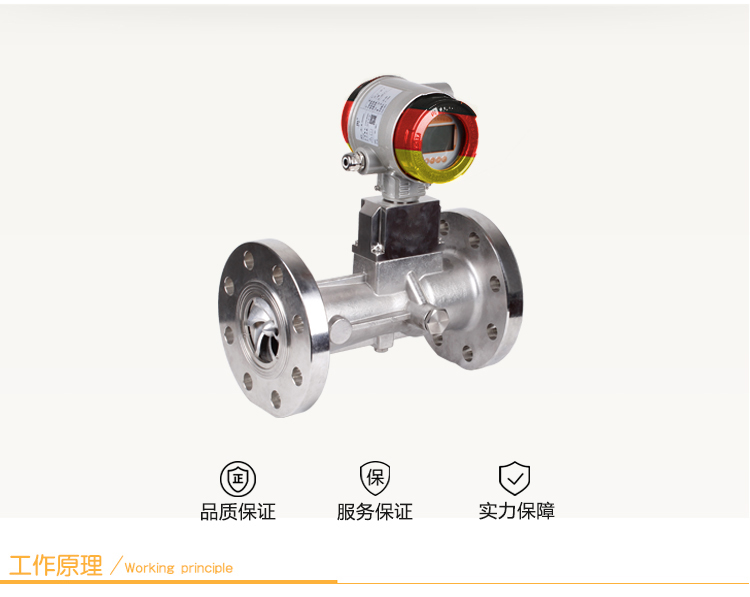

HLUX系列智能旋進旋渦氣體流量計采用最新微處理技術，具有功能強、流量范圍寬、操作維修簡單，安裝使用方便等優點，主要技術指標達到國外同類產品先進水平。廣泛應用于石油、化工、電力、冶金、煤炭等行業各種氣體、液體計量。

1、內置式壓力、溫度、流量傳感器具備多種補償方式可供用戶選擇，安全性能高，結構緊湊，外形美觀。

2、就地顯示溫度、壓力、瞬時流量和累積總量。

3、采用新型信號處理放大器和獨特的濾波技術，有效地剔除了壓力波動和管道振動所產生的干擾信號，大大提高了流量計的抗干擾能力，使小流量具有出色的穩定性。

4、特有時間顯示及實時數據存儲之功能，無論什么情況，都能保證內部數據不會丟失，可永久性保存。

5、整機功耗極低，能憑內部電池長期供電運行，是理想的無需外電源就地顯示儀表。

6、防盜功能可靠，具有密碼保護，防止參數改動。

7、具備兩線制和三線制4～20mA標準電流信號輸出，脈沖輸出和RS485接口。36.2-2010有關規定。隔爆型防爆標志為ExdⅡCT6。

本系列產品執行國家JJG198-94《速度式流量計檢定規程》Q/320831AHH003-2004《HLUX系列智能旋進旋渦氣體流量計》企業標準。

本系列產品經國家級儀器儀表防爆安全監督部（NEPSI）檢定認可，符合國家標準GB3836.1-2010、GB38

鋁合金殼體旋進流量計流量范圍			不銹鋼殼體旋進流量計流量范圍
型號規格	公稱通徑DN(mm)	流量范圍(m3/h)	型號規格	公稱通徑DN(mm)	流量范圍(m3/h)
HLUX-20	20	2.0-15.0	HLUX-20	20	2.0-15.0
HLUX-25	25	2.5-30.0	HLUX-25	25	2.5-30.0
HLUX-32	32	4.5-60.0	HLUX-32	32	4.5-60.0
HLUX-50	50	10.0-150.0	HLUX-50	50	10.0-150.0
HLUX-80	80	28.0-400.0	HLUX-80	80	28.0-400.0
HLUX-100	100	50.0-800.0	HLUX-100	100	50.0-800.0
HLUX-150	150	150.0-2250.0	HLUX-150	150	150.0-2250.0
HLUX-200	200	360.0-3600.0	HLUX-200	200	360.0-3600.0
該流量范圍為產品出廠檢定的流量范圍（常溫、常壓下介質為空氣，密度為1.205kg/m3）；同時壓力的增大，流量范圍也隨之增大。

RS485通訊：可傳輸瞬時流量、累積流量、壓力和溫度參數。

4.電氣性能指標

工作電源：外電源：+24VDC

內電源：3.6V鋰電池；

整機功耗：外電源，＜1W

內電源：＜0.3mW，

輸出方式：脈沖信號

4～20mA電池信號：對應流量0～Qmax，20mA對應流量可由用戶自己設 定。

1.標準狀態條件：P=101.325kPa，T=293.15K

2.使用條件：

環境溫度：-30～+60℃

介質溫度：-20～+80℃

相對溫度：5%～95% 大氣壓力：86KPa～106KPa

3、流量計規格、基本參數和性能指標（見表）

1、鋁合金殼體旋進流量外表尺寸

注：1、上表所有數據僅基于標準型旋進流量計； 2、與表中不同的壓力和口徑為特殊規格，特殊說明； 3、以上尺寸執行HG20593-2009法蘭標準，特殊說明； 2.不銹鋼殼體旋進流量計外形尺寸

鋁合金殼體旋進流量計外形及安裝尺寸表
公稱通徑 DN（mm）	壓 力 等 級 （PN）	安裝總長度 L（mm）	安裝總高度 H（mm）	法蘭外徑 D（mm）	螺栓孔中心 圓直徑 K（mm）	螺栓孔數量 n 螺栓孔直徑 d
20	1.6MPa	160	410	105	75	4-Φ14
25	1.6MPa	180	420	115	85	4-Φ14
32	1.6MPa	200	430	140	100	4-Φ18
50	1.6MPa	232	440	165	125	4-Φ18
80	1.6MPa	330	490	200	160	8-Φ18
100	1.6MPa	413	510	220	180	8-Φ18
150	1.6MPa	575	560	285	240	8-Φ22
200	1.6MPa	700	620	340	295	12-Φ22

注：1、上表所有數據僅基于標準型旋進流量計； 2、與表中不同的壓力和口徑為特殊規格，特殊說明； 3、法蘭執行標準HG20593-2009,特殊說明；

不銹鋼殼體旋進流量計外形尺寸
公稱通徑 DN（mm）	壓 力 等 級 （PN）	安裝總長度 L（mm）	安裝總高度 H（mm）	法蘭外徑 D（mm）	螺栓孔中心 圓直徑 K（mm）	螺栓孔數量 n 螺栓孔直徑 d
20	4.0MPa	200	300	105	75	4-Φ14
25	4.0MPa	200	300	115	85	4-Φ14
32	4.0MPa	200	360	140	100	4-Φ18
50	4.0MPa	230	370	165	125	4-Φ18
50	6.3MPa	240	390	180	135	4-Φ22
80	1.6MPa	330	420	200	160	8-Φ18
80	6.3MPa	330	430	215	170	8-Φ22
100	1.6MPa	410	485	220	180	8-Φ18
150	1.6MPa	570	510	285	240	8-Φ22
200	1.6MPa	700	570	340	295	12-Φ22

1）0.8～3KHz等精度測頻；

2）4-20mA輸出；

3）上下限報警輸出，其監控的參數、高低報警和電平輸出方式可根據需要設置；

4）三路12位AD輸入（溫度、壓力、電池電壓）；

5）0～1000Hz頻率輸出；

6）累積流量可記錄；

7）整機平均功耗450μA。

跳線版

撥碼版

接線端子含義如下：

+24V	24V 電源輸入（正）
-24V	24V 電源輸入（負）
電流輸出	4 ～ 20mA 輸出
頻率輸出	24V 脈沖輸出
（報警）上限	上限報警輸出
（報警）下限	下限報警輸出
GND	3V脈沖輸出地
BF	3V 脈沖輸出
RS485 A	485 通訊線（A+）
RS485 B	485 通訊線（B+）

接線示意圖

1、流量計應根據流向標志安裝。

2、流量計可水平、垂直或任意角度傾斜安裝。

3、上下游直管段要求見圖1

4、被測介質內除含有較大顆?；蜉^長纖維性雜質外，一般無需安裝過濾器。

5、流量計周圍不應有強外磁場干擾及強烈的機械振動。

6、流量計必須可靠接地。

1.在運行過程中若發生流量計顯示值與實際流量示值不符合時，應首先檢查用戶的管道系統是否符合流量計的安裝要求。 2.故障排除見表
