渦輪流量計型號
1高度，一般為±0.5％R，高精度型可達±0.2％R。
                2）重復性好，短期重復性可達±0.05％，正是由于具有良好的重復性，如經常校準或在線校準可得極高的準確度，在貿易結算中是優先選用的流量計。
                3）適用范圍廣，可以測量水、石油產品（較低粘度）、不腐蝕流量計的化學液體等。
                4）響應速度快，相對其他流量計，渦輪流量計是佼佼者，常用于航空發動機、泵的檢測。
                5）范圍度寬，大中口徑為10：1，小口徑為6：1或5：1，更寬的范圍度可特殊訂貨。
                6）結構緊湊輕巧，安裝維護方便，流通能力強。
                7）可選耐磨硬質合金軸和軸承，用于無潤滑性的液體，或含有懸浮物或腐蝕性的液體，提高流量計使用壽命。
                8）縮小范圍度，提高測量下限值，也可用于高粘度流體的測量（*配在線校驗裝置）
                9）多種信號輸出及顯示方式，適應不同的用戶需要。
                10）輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強。
配置
                    LWGY渦輪流量計可根據用戶的需要來配置轉換（顯示）器、放大器，以達到不同的功能：
                    ● 配TBS型轉換器：
                                  現場顯示：瞬時流量（5位液晶顯示）和累積總量（8位液晶顯示）
                            輸出信號：脈沖信號或RS485通訊信號（Modbus協議）
                                  帶干電池，具有分段修正功能
                    ● 配FI/TBS型轉換器：
              現場顯示：瞬時流量（5位液晶顯示）和累積總量（7位液晶顯示）
              輸出信號：脈沖信號或二線制4~20mA電流信號
● 配FI/TBT型轉換器：
              現場顯示：累積總量（12位液晶顯示）
              輸出信號：脈沖信號或二線制4~20mA電流信號
● 配FI/TBL型轉換器：
              現場顯示：瞬時流量（5位液晶顯示）和百分比瞬時流量（5位液晶顯示）
              輸出信號：脈沖信號或二線制4~20mA電流信號
● 配FI型轉換器：
              現場顯示：無
              輸出信號：脈沖信號或二線制4~20mA電流信號
              ● 配LWF-TB型普通型放大器，簡單配置：，
                            現場顯示：無
              輸出信號：脈沖信號
              ● 配LWF-11型隔爆型放大器，簡單配置：，
              現場顯示：無
              輸出信號：脈沖信號
上述轉換器、放大器中，除LWF-TB型普通型放大器外，其它均為隔爆型，防爆等級為dⅡCT1~T6。
                本產品標準號：Q31/C005-2017
                本產品執行檢定規程：JJG 1037-2008 渦輪流量計檢定規程

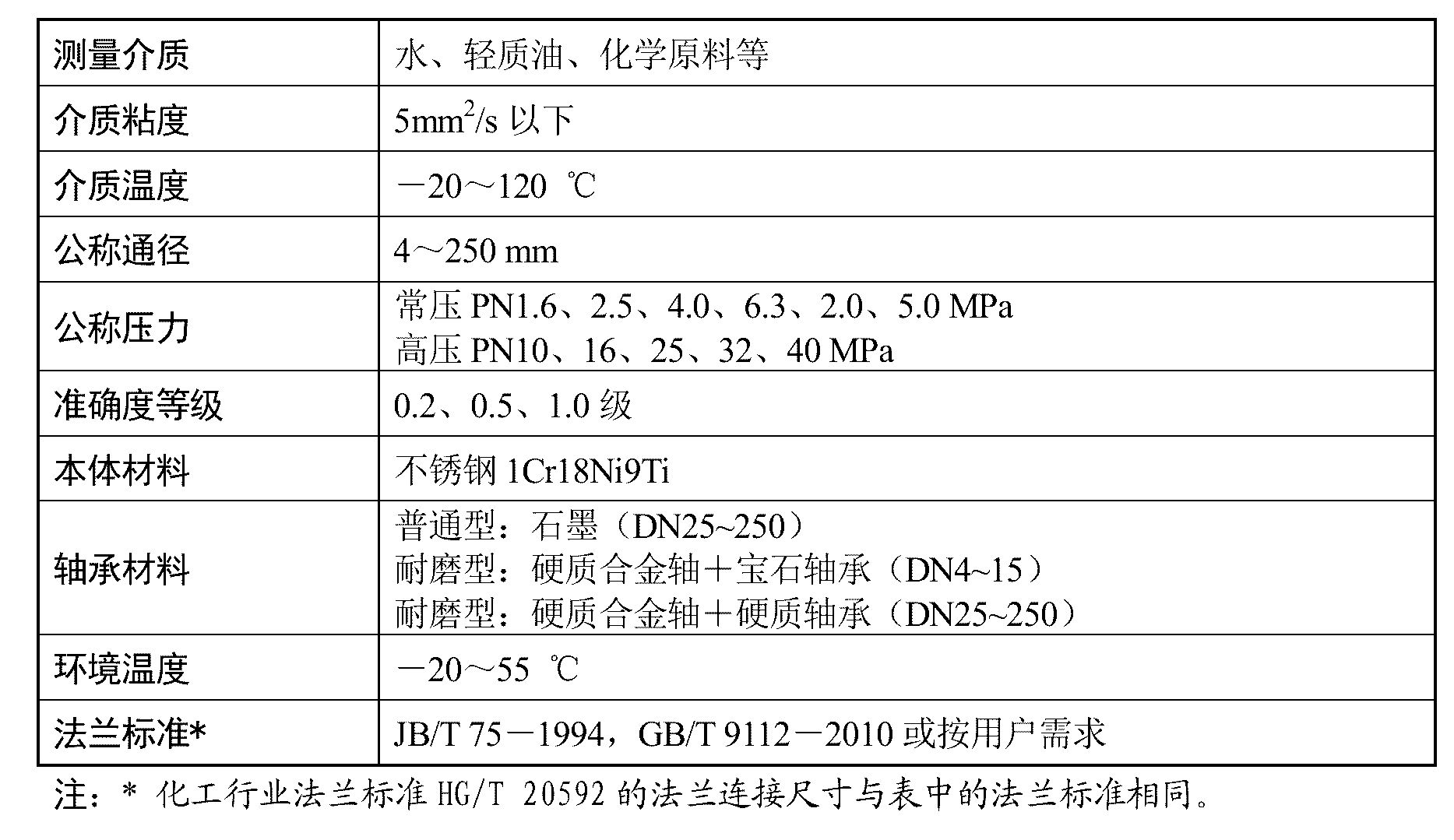

主要技術指標

計量部分性能

一、確定公稱通徑：根據實際工作時的流量Q（常用流量），按照30％Qmax＜Q＜80%Qmax,確定Qmax，并由Qmax，從“主要技術指標”表
       中，確定流量計的公稱通徑。當技術指標中給出的流量范圍無法滿足實際要求時，可協商按“特殊流量”定制。
                二、確定基本誤差值（準確度等級）：根據實際使用要求，確定選用±0.2％、±0.5％還是±1.0％或其他。
                三、確定公稱壓力：根據實際工作壓力，按照實際工作壓力＜公稱壓力的原則，確定流量計的公稱壓力。
                四、確定輸出信號：按流量計在流量測控系統的需要選擇相應的輸出信號。
                五、確定流量顯示模式：按需要選擇現場顯示瞬時流量或累積流量，或兩者同時顯示，或無需顯示。
                六、確定防爆等級：流量計用于爆炸性氣體環境時，應按防爆要求選用隔爆型。
                         根據上述各項，按照“選型編碼”的內容，選定流量計型號。
選型編碼

外形及安裝尺寸
        注：圖中所示為帶普通型放大器
        注：直管段要求：一般情況下，流量計前需10D，流量計后需5D的直管段，特殊情況請見《渦輪流量計傳感器使用說明書》。
           公稱通徑DN4～25(PN6.3MPa)
