標準蒸汽流量計是將標準蒸汽與多主要參數差壓變送器(或差壓變送器、智能變送器及溫度變送器)配套設施構成的高測量范圍比氣體壓力總流量設備，可精確測量汽體、蒸汽、液體及燃氣的總流量，廣泛運用于原油、化工廠、冶金工業、電力工程、供暖、供電等行業的過程管理和精確測量。

在總流量和蒸汽精確測量中蒸汽流量計是比較常見的流量計，廣受銷售市場上的五星好評，初次應用蒸汽流量計的公司中有很多對蒸汽流量計如何安裝及其調節還較為生疏，下邊我對蒸汽流量計的安裝要求及怎樣調節做簡略的詳細介紹，期待對大伙兒有一定的協助。

一、蒸汽孔板流量計安裝要求：

(1)針對新設管道系統軟件，務必先經過掃線后再安裝標準蒸汽，防止管中臟物阻塞或損害標準蒸汽。

(2)安裝前要細心核查標準蒸汽的序號、位號、規格型號是不是與管路狀況、總流量范疇等主要參數相符合。在取壓口周邊標著“+”的一端應與流體力學上下游管段連接，標著“—”的一端應與流體力學中下游管段連接。

(3)標準蒸汽的軸線理應與管路軸線同軸輸出。




二、蒸汽孔板流量計安裝對管路的要求：

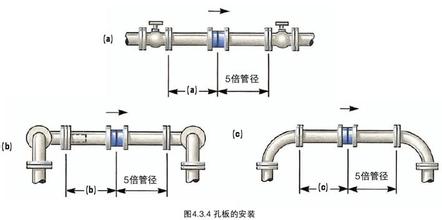

蒸汽流量計安裝圖例

(1)蒸汽流量計安裝時要裝有一段精確測量管,最少維持前10DN、后5DN的等直接管段，以提升測量精度。

(2)在蒸汽流量計前后左右如要安裝閘閥，最好是選截止閥且在運作中開全；調節閥門則應在中下游5DN以后的管道中。

(3)引壓管道的內徑與管道長短和物質污跡水平相關，一般 在45米之內用內徑為8-12mm的水管。

(4)精確測量液體流量時引壓管水準段應在同一平面內。若是在豎直管路上安裝節流閥件，引壓短管中間距離一定的間距(垂直線方位)，這對差壓變送器的零點有影響，應根據“零點轉移”來校準。

(5)引壓管道需有堅固的支撐架托承，二根取壓管道應盡量相互之間*近并杜絕熱原或振動源，精確測量水蒸汽總流量時，運用保溫隔熱材料一同捆扎，務必時(如氣溫0℃下列)加伴熱管避免結凍。在精確測量污跡總流量時，應附屬信號隔離器或地基沉降器。

(6)引壓管道內務必持續保持單相電流體力學情況。被測流體力學是汽體時，引壓管道(包含差壓計的工作壓力腔)內所有是液相；被測流體力學是液體時，引壓管道內所有是高效液相，肯定不可以有汽泡。因此應在引壓管道的最低值裝放水閥或在最高處裝自動排氣閥，在剛裝或維修差壓變送器時刻應需注意。

三、蒸汽孔板流量計安裝調節方式 ：

(1)接好電源線、電源插頭

(2)打開進口、出入口閘閥，進出口貿易閘閥開啟度要一致

(3)開啟不銹鋼板三閥組靜態平衡閥，遲緩打開蒸汽高壓低壓端閘閥，待流體力學根據流量計后關掉不銹鋼板三閥組靜態平衡閥就可以。
